污泥脱水机选型计算
一、污泥脱水机选型计算作机型选择时,应从以下几个方面加以考虑:
(l)滤带。要求其具有较高的抗拉强度、耐曲折、耐酸碱、耐温度变化等特点,同时还应考虑污泥的具体性质,选择适合的编织纹理,使滤带具有良好的透气性能及对污泥颗粒的拦截性能。
(2)辊压筒的调偏系统。一般通过气动装置完成。
(3)滤带的张紧系统。一般也由气动系统来控制。滤带张力一般控制在 0.3-0.7MPa,常用值为0.5MPa。
(4)带速控制。不同性质的污泥对带速的要求各不相同,即对任何一种特定的污泥都存在一个带速控制范围,在该范围内,脱水系统既能保证一定的处理能力,又能得到高质量的泥饼。
二、污泥脱水机工作原理:

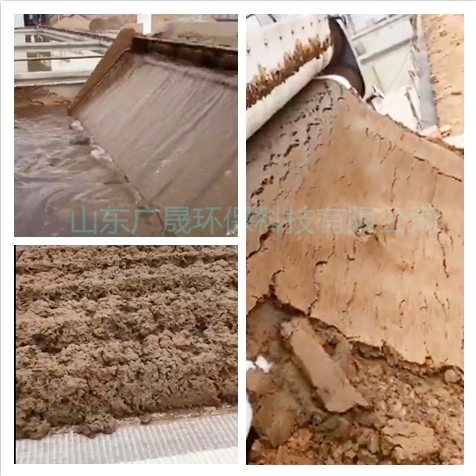

污泥脱水机,经污泥泵输送至污泥搅拌罐,同时投加凝聚剂进行充分混合反应,而后流入带式污泥压滤机的布泥器,污泥均匀分布到重力脱水区上,并在泥耙的双向疏导和重力作用下,污泥随着脱水滤带的移动,迅速脱去污泥的游离水。由于重力脱水区设计较长,从而达到最大限度重力脱水。翻转下来的污泥进入超长的楔形预压脱水区将重力区卸下的污泥缓缓夹住,形成三明治式的夹角层,对其进行顺序缓慢预增加压过滤,使泥层中的残余游离水份减至最低,随着上下两条滤带缓慢前进,两条滤带之间的上下距离逐渐减小,中间的泥层逐渐变硬,通过预压脱水大直径的过滤辊, 将大量的游离水脱掉,为泥饼顺利进入挤压脱水区,进入“ S ”压榨段,在“ S ”型压榨段中,污泥被夹在上、下两层滤布中间,经若干个压榨辊反复压榨,上下两条滤带在经过交错各辊形成的波形路径时, 由于两条滤带的上下位置顺序交替,对夹持的泥饼产生剪切力, 将残存于污泥中的水分绝大部分积压滤除,促使泥饼再一次脱水,最后通过刮刀将干泥饼刮落。
三、污泥脱水机特殊设计:
1、 本机在过渡脱水区采用特别设计的特大直径圆弧脱水技术,可以使滤带压力渐渐增大,有效地防止跑泥现象发生,因此,可以大大的提高污泥的处理量。
2、 机架紧凑型设计,导辊采用S型安装,使整机体积减小,脱水效果更好。
3、 浓缩机结构简单,故障率低,运行平稳,特殊的滤网选择,预脱水效果明显。
4、 增加了 “虚辊”装置,预压脱水更平稳,有效防止跑泥现象。
四、污泥脱水机主要设计特点:
1、 合理的机构设计:框架结构紧凑,占地面积大大减小,结实坚固,维修方便。导锟高低错落有致,经常操作部分位置低,整体结构美观大方。
2、 漂亮、实用的外观:整机设计完善,外有不锈钢外罩,彻底避免了传统带机体积庞大,易跑泥、跑水等工作环境差等缺点。
五、污泥脱水机性能:
科学的设计和合理的布局,确保压滤机具有高效脱水性能,主要的脱水压轴是采有孔设计,不仅使处理能力增大,而且使污泥在两侧可同时进行脱水,滤带的两面在压滤过程中迅速脱水,缩短了洗沙压滤机使用现场脱水时间,后面较小的压轴排列以及滤带接触角的改变确保压力和剪切力的最佳配合,从而大大提高了泥饼含固率和脱水效率。

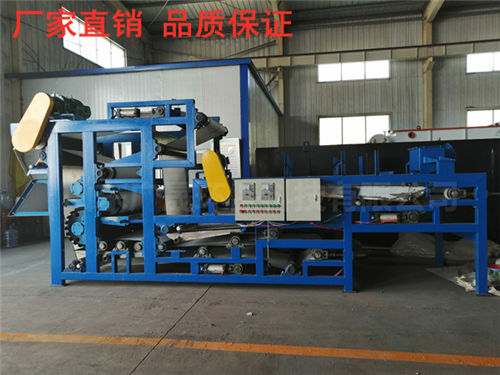

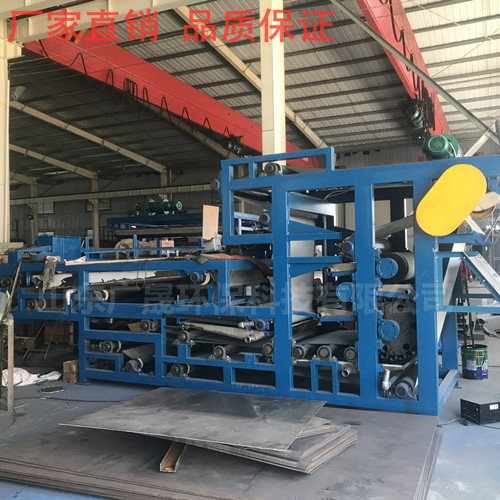

洗沙压滤机结构:
带式压滤机具有两条滤带,在正常压力脱水区之前还有一个加长重力脱水区,本独特结构不仅提高了脱水效率,减少了化学药剂的使用,从而大大降低了成本的投入降低了效能。
洗沙压滤机特点:
滤带的张力通过充气的汽缸来实现,使整条滤带保持恒定的张力,同时不会因进料量的变化而引起张力的变化,方便操作及管理,压滤机具有自动检测滤带在压锟上位置和自动纠偏的空压控制系统,对于宽滤带的压滤机还配有自动污泥进料装置,确保污泥均衡的进入滤带,从而提高过滤效率和延长滤带的寿命。
